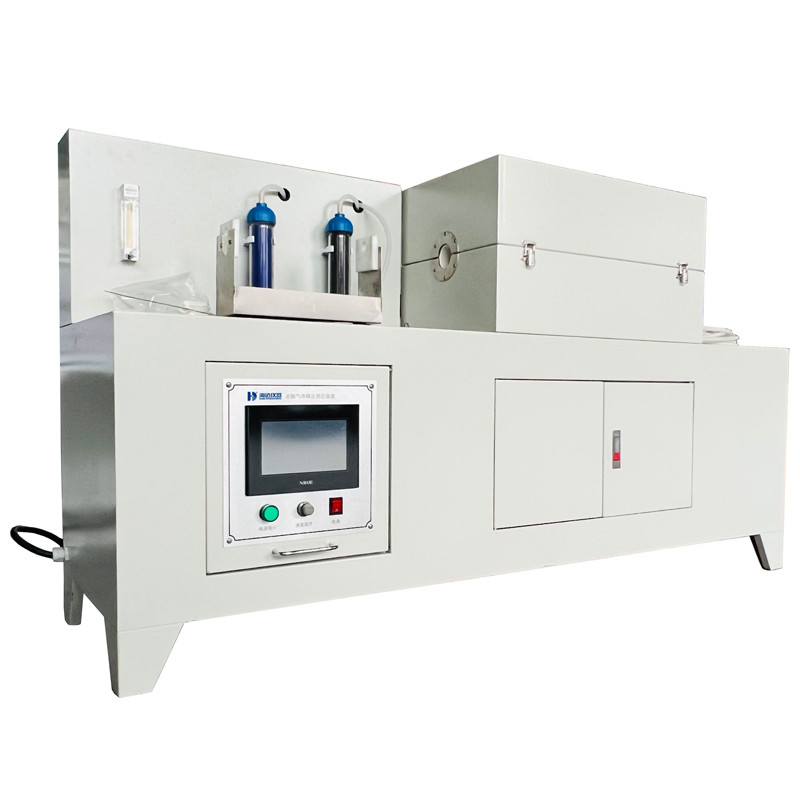

हेलोजेन एसिड गैस उत्सर्जन माप उपकरण परीक्षण मशीन

हेलोजन एसिड गैस उत्सर्जन मापने वाला यंत्र

विवरण:

यह उपकरण केबलों या ऑप्टिकल केबलों से सामग्री के दहन के दौरान उत्सर्जित गैसों के पीएच मूल्य, अम्लता और चालकता को मापता है।इसका उपयोग कम हेलोजन और हेलोजन मुक्त लौ retardant केबलों में कुल हेलोजन एसिड गैस सामग्री को निर्धारित करने और पीएच और चालकता माप के माध्यम से गैस अम्लता का आकलन करने के लिए किया जाता है.

अनुपालन Sटैंडर्ड्स:

GB/T 17650.1 (केबल्स या ऑप्टिकल केबल्स से सामग्री के दहन के दौरान विकसित गैसों के लिए परीक्षण विधियाँ)
GB/T 17650.2-8
आईईसी 60754-1:1994, आईईसी 60754-2:1991
GB/T 19666-2005 (ज्वाला retardant और आग प्रतिरोधी तारों और केबलों के लिए सामान्य नियम)
जीए 306.1-2007 (धारा 6.)3.4), जीए 306.2-2007 (धारा 6.)3.4)

UL 2556-2007 (धारा 9.10 और 9.11)

1ट्यूबलर फर्नेस:

हीटिंग कक्षःप्रभावी लंबाईः 600 मिमी; व्यासः Ø42 मिमी।

हीटिंग सिस्टम:समायोज्य विद्युत हीटिंग प्रणाली; शक्तिः 220V/10KW (चित्र 1 देखें)

2दहन ट्यूब:

सामग्रीःसंक्षारण प्रतिरोधी सिलिका अग्निरोधक ट्यूब

आयाम:आंतरिक व्यासः 40 मिमी; इनलेट पर प्रोट्रूजन लंबाईः 60 ‰ 200 मिमी; आउटलेट पर प्रोट्रूजन लंबाईः 60 ‰ 100 मिमी (थर्मल विस्तार के लिए अनुमति देता है) ।

3दहन नाव:

सामग्रीःपिघला हुआ क्वार्ट्ज ट्यूब।

आयाम:लंबाईः 100 मिमी; चौड़ाईः 25 मिमी; गहराईः 10 मिमी।

फ़ीडिंग तंत्र:एक बार चुंबक और प्लेटिनम तार द्वारा संचालित।

4गैस संग्रहण:

अवशोषण बोतलें:दो बोतलें; एक चुंबकीय हलचल के साथ सुसज्जित है और इसमें 220mL सोडियम हाइड्रॉक्साइड समाधान है।

5गैस आपूर्ति प्रणालीः

वायु प्रवाह मीटर:समायोज्य रेंजः 20×200 मिलीलीटर।

कंप्रेसर:उपयोगकर्ता द्वारा प्रदान किया गया।

6. नमूनाकरण:

नमूना मात्राः500-1000 मिलीग्राम।

7हेलोजेन एसिड सामग्री का मापनः

विश्लेषणात्मक संतुलन (वैकल्पिक):सटीकताः 0.1 मिलीग्राम।

डिजिटल पीएच मीटर:सटीकताः 0.02 पीएच।

चालकता मीटर:रेंजः 0×1×105 μS/cm.

नियंत्रण प्रणाली:पीएलसी + वीनटेक टचस्क्रीन सटीक और उपयोगकर्ता के अनुकूल संचालन के लिए।

8प्रमुख घटक:

• ट्यूबलर हीटिंग ओवन (1 सेट)
• क्वार्ट्ज हीटिंग ट्यूब (1 सेट)
• नियंत्रण बॉक्स (1 इकाई)
• चुंबकीय हलचल मशीन (1 इकाई)
• फ़िल्टर फ्लास्क (500 मिलीलीटर, 2 यूनिट)
• गैस वाशिंग बोतल (500 एमएल, 2 यूनिट)
• टाइप 1.5 थर्मोकपल (1 सेट)
• सिलिकॉन ट्यूब (3 मीटर)
• रबड़ की नली (2 मीटर)
• दहन नावें (20 इकाइयां)
• डिजिटल पीएच मीटर (1 इकाई)
• चालकता मीटर (1 इकाई)
