| ब्रांड नाम: | HAIDA |
| मॉडल नंबर: | HD-G826 |
| MOQ: | 1 सेट |
| पैकेजिंग विवरण: | राल फाइबर और पीपी फिल्म के साथ सुरक्षित प्रत्येक सेट, तो अंदर आपरेशन मैनुअल और वीडियो के साथ मजबूत ल |
| भुगतान की शर्तें: | डी/ए, एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, |
इलेक्ट्रोडायनामिक्स कंपन शेकर टेबल टेस्ट मशीन
उच्च आवृत्ति ऊर्ध्वाधर और क्षैतिज
इलेक्ट्रोडायनामिक्स कंपन परीक्षण प्रणाली / कंपन शेकर टेबल उच्च आवृत्ति ऊर्ध्वाधर और क्षैतिज
विवरण:
इलेक्ट्रोमैग्नेटिक्स कंपन टेबल का व्यापक रूप से रक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोबाइल, घरेलू उपकरणों और अन्य उद्योगों में उपयोग किया जाता है। इस प्रकार के उपकरण का उपयोग प्रारंभिक दोषों की खोज, वास्तविक कार्य स्थिति और संरचना शक्ति परीक्षण का अनुकरण करने के लिए किया जाता है, उत्पाद अनुप्रयोग व्यापक है, अनुप्रयोग चौड़ाई स्पष्ट है, परीक्षण प्रभाव उल्लेखनीय और विश्वसनीय है। साइन वेव, एफएम, स्वीप, प्रोग्रामेबल, फ्रीक्वेंसी मल्टीप्लायर, लॉगरिथम, अधिकतम त्वरण, आयाम मॉड्यूलेशन, समय नियंत्रण, पूर्ण फ़ंक्शन कंप्यूटर नियंत्रण, सरल निश्चित त्वरण/निश्चित आयाम। उपकरण निरंतर विफलता के माध्यम से 3 महीने के परीक्षण के लिए चलता है, स्थिर प्रदर्शन, विश्वसनीय गुणवत्ता।
विशेषताएं:
अल्ट्रा म्यूट कार्य; मशीन बेस उच्च गुणवत्ता वाली सामग्री का उपयोग करता है, आसानी से स्थापित होता है, संचालन सुचारू होता है, स्थापित करने की आवश्यकता नहीं है, नियंत्रण सर्किट डिजिटलीकरण नियंत्रण और डिस्प्ले आवृत्ति, पीडब्ल्यूडी समायोजन फ़ंक्शन, उपकरण कार्य को अधिक स्थिर, विश्वसनीय बनाता है, आवृत्ति और निश्चित आवृत्ति संचालन विधि को स्वीप करता है, विभिन्न पेशे परीक्षण अनुरोध के अनुकूल है। मजबूत विद्युत चुम्बकीय क्षेत्र के हस्तक्षेप को नियंत्रण सर्किट में हल करता है, और कार्य समय सेट बढ़ाता है, ताकि परीक्षण उत्पाद सटीक परीक्षण समय तक पहुंच सके।
प्रदर्शन डेटा शीट:
| शेकर | ||
| साइन बल (पीक) | 30kN | |
| शॉक बल (पीक) | 60 kN | |
| आवृत्ति रेंज | 5～2,600 हर्ट्ज | |
| विस्थापन (निरंतर) | 100 मिमी | |
| अधिकतम वेग | 1.8 मीटर/सेकंड | |
| अधिकतम त्वरण | 75 जी | |
| आर्मेचर व्यास | 445 मिमी | |
| 1ला क्रम अनुनाद आवृत्ति | 2,400 हर्ट्ज | |
| अनुमत विलक्षण क्षण | ＞500 एनएम | |
| आर्मेचर वजन | 40 किग्रा | |
| एचई/एसटी स्क्रू आयाम | एम10 (मीट्रिक) | |
| अक्षीय कंपन अलगाव आवृत्ति | ＜3 हर्ट्ज | |
| अधिकतम पेलोड | 500 किग्रा | |
| चुंबकीय प्रवाह रिसाव | ≤1 एमटी | |
| आयाम (एल×डब्ल्यू×एच, अनपैक्ड) | 1,330x860x1,250 मिमी | |
| वजन (अनपैक्ड) | 2,500 किग्रा | |
| स्थापना | रबर मैट (एंकर बोल्ट आवश्यक) | |
| पावर एम्पलीफायर | ||
| एम्पलीफायर आउटपुट | 30 केवीए | |
| एसएनआर | ＞65 डीबी | |
| रेटेड आउटपुट वोल्टेज | 120 वीआरएमएस | |
| एम्पलीफायर दक्षता | ＞ 90% | |
| आयाम (एल×डब्ल्यू×एच, अनपैक्ड) | 800x900x2,100 मिमी | |
| वजन (अनपैक्ड) | 500 किग्रा | |
| ब्लोअर | ||
| वायु मात्रा | 0.46 एम3/सेकंड | |
| शक्ति | 7.5 किलोवाट | |
| एयर डक्ट व्यास | 200 मिमी | |
| वायु दाब | 8.8 केपीए | |
| स्थापना | छत से जोड़ा जा सकता है (दो 90 डिग्री मोड़ तक), अधिकतम 20 फीट रन | |
| क्षैतिज स्लिप टेबल | ||
| आयाम | 600x600 मिमी | |
| मोटाई | 45 मिमी | |
| आवृत्ति सीमा | 2,000 हर्ट्ज | |
| प्रभावी द्रव्यमान | 54 किग्रा | |
| नोट: | ||
| 1. बेहतर एकरूपता के लिए उच्च दबाव तेल-फिल्म बेयरिंग का उपयोग किया जाता है। | ||
| कंपन नियंत्रक और एक्सेलेरोमीटर | ||
| कंपन नियंत्रक वीटी-9008-4 | साइन और स्व-कैलिब्रेशन के साथ 4 चैनल कंपन नियंत्रक। | |
| एक्सेलेरोमीटर ईए-वाईडी-181 | 100एमवी/जी, रेंज: 50जी, वर्किंग फ्रीक्वेंसी: 1-10kHz, वजन: 11ग्राम, 10फीट लो नॉइज़ केबल के साथ | |
| अन्य समर्थित कार्य/सामान | ||
| पर्यावरण कक्ष | समर्थित | |
| मोबाइल उपकरण | अनुकूलन योग्य | |
| इन्सुलेशन बोर्ड | अनुकूलन योग्य | |
| फिक्स्चर | अनुकूलन योग्य | |
| सिस्टम का कार्य वातावरण | ||
| तापमान रेंज | 0-40°C | |
| आर्द्रता रेंज | 0～90% , कोई संघनन नहीं | |
| बिजली की आवश्यकताएं | 380V/3ph/50Hz, 40kVA | |
| संपीड़ित हवा का दबाव | 0.6 एमपीए | |

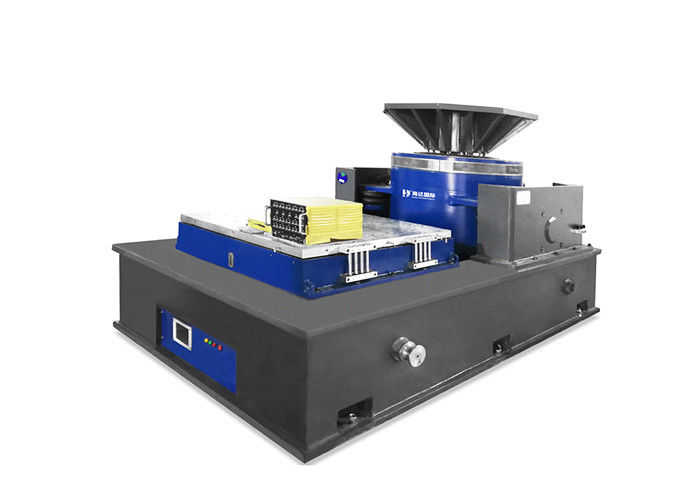

स्लिप टेबल के साथ शेकर बॉडी:
पावर एम्पलीफायर और ब्लोअर:
संदर्भ के लिए आयाम:
