उत्पाद वर्णन
कंपन प्रणाली एयरोस्पेस उत्पादों, मोटर वाहन, विद्युत उपकरणों और उपकरणों, सामग्री, कोटिंग और तापमान और आर्द्रता और कंपन वातावरण की स्थिति के तहत अन्य भागों के लिए परीक्षण को गोद लेती है। यह व्यापक रूप से पर्यावरण धीरज परीक्षण, विश्वसनीयता वृद्धि परीक्षण, विश्वसनीयता योग्यता परीक्षण, उत्पाद विश्वसनीयता स्वीकृति परीक्षण, दिनचर्या परीक्षण, पर्यावरण तनाव परीक्षण और इतने पर करने के लिए उपयोग किया जाता है।
टेम्पररीयर और ह्युमिडिटी चैंबर स्पेसिफिकेशन
| मद | विशिष्टता |
| आंतरिक आयाम (W * D * H) | 600 * 800 * 850mm |
| तापमान सीमा | + 10 ~ + 100 ℃ |
| तापमान में उतार-चढ़ाव | ± 0.5 ℃ |
| तापमान की एकरूपता | 2 ℃ |
| आर्द्रता सीमा | 20 ~ 98% आरएच (नीचे दी गई छवि देखें) |
| आर्द्रता में उतार-चढ़ाव | ± 2.5% आरएच |
| आर्द्रता की एकरूपता | 3% आरएच |
| ठंडक की गति | औसत में 1 ℃ / मिनट (लोडिंग के बिना) |
| ताप की गति | औसत में 3 ℃ / मिनट (लोडिंग के बिना) |
| आंतरिक कक्ष सामग्री | SUS # 304 स्टेनलेस स्टील, दर्पण समाप्त |
| बाहरी कक्ष सामग्री | पेंट स्प्रे के साथ स्टेनलेस स्टील |
| शीतलन विधि | वातानुकूलित |
| नियंत्रक | प्रोग्राम नियंत्रण तापमान और आर्द्रता चक्रीय परीक्षण के लिए अलग पैरामीटर सेट कर सकते हैं |
| इन्सुलेशन सामग्री | 50mm उच्च घनत्व कठोर Polyurethane फोम |
| हीटर | विस्फोट प्रूफ प्रकार SUS # 304 स्टेनलेस स्टील पंख रेडिएटर पाइप हीटर |
| कंप्रेसर | फ्रांस Tecumseh कंप्रेसर |
| प्रकाश | उष्मा प्रतिरोध |
| तापमान सेंसर | पीटी -100 सूखे और गीले बल्ब सेंसर |
| अवलोकन खिड़की | टेम्पर्ड ग्लास |
| परीक्षण छेद | केबल रूटिंग के लिए व्यास 50 मिमी |
| नमूना ट्रे | SUS # 304 स्टेनलेस स्टील, 2 पीसी |
| सुरक्षा सुरक्षा उपकरण | रिसाव के लिए सुरक्षा ज्यादा तापमान कंप्रेसर ओवरवॉल्टेज और ओवरलोड हीटर शॉर्ट सर्किट पानी की कमी |

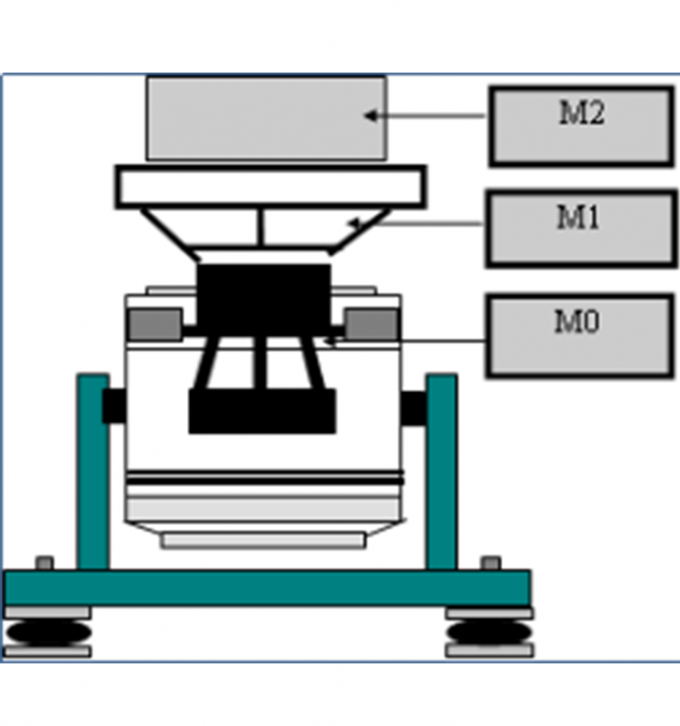

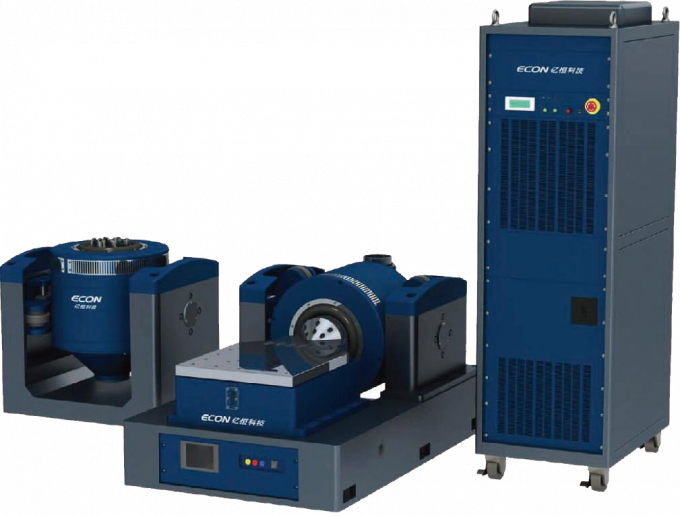

ऊर्ध्वाधर कंपन परीक्षण प्रणाली कंपन परीक्षण प्रणाली की मूल संरचना
मानक विनिर्देश
| मद | विवरण |
| साइन फोर्स | 5.88KN |
| शॉक फोर्स | 11.76KN |
| आवृत्ति सीमा | 5 ~ 3000 हर्ट्ज |
| विस्थापन | 51 मिमी |
| मैक्स। वेग | 2m / s |
| मैक्स। त्वरण | 981 मीटर / वर्ग मीटर (लोड किए बिना) |
| आर्मेचर व्यास | 200 मिमी |
| अनुमत लोड टोक़ | M 300 एन • एम |
| प्रभावी आर्मेचर मास | 6 किलो |
| मैक्स। भर क्षमता | 100 किलो |
| चुंबकीय रिसाव | T1 एमटी |
| अक्षीय कंपन अलगाव आवृत्ति | Z 3 हर्ट्ज |
| लोड लगाव | 16 स्टेनलेस स्टील M8 आवेषण |
| आयाम (एल * डब्ल्यू * एच) | 850 * 665 * 760mm |
| लगभग। वजन | 990kg |
ताकत बढ़ाने वाला
मानक विनिर्देश
| मद | विवरण |
| मैक्स। निर्गमन शक्ति | 8kva |
| आवृत्ति प्रतिक्रिया | B 65 डीबी |
| आउटपुट वोल्टेज | 120 वर्गमीटर |
| रूपांतरण दक्षता | > 95% |
| आयाम (एल * डब्ल्यू * एच) | 800 * 600 * 1558mm |
| लगभग। वजन | 320kg |
| सुरक्षा सुरक्षा उपकरण | अधिक वोल्टता से संरक्षण वर्तमान सुरक्षा पर अधिक तापमान संरक्षण विस्थापित सुरक्षा पर शीतलन प्रणाली विफलता संरक्षण उत्तेजना शक्ति विफलता संरक्षण |

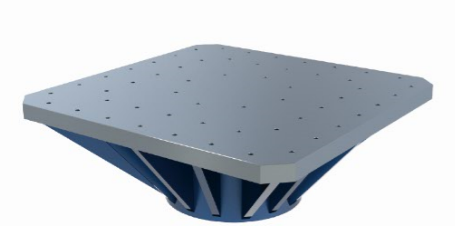

सर्जिकल सिर का विस्तार
मानक विनिर्देश
| मद | विवरण |
| विस्तारक आकार | 600 * 600 मिमी |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| मैक्स। कार्य आवृत्ति | 2000Hz |
| लगभग। वजन | 35kg |
| ब्लोअर | |
| शक्ति | 4kW |
| हवा की मात्रा | 0.3 मी s / से |
| हवा का दबाव | 0.048kgf / सेमी² |
| ब्लोअर पाइप व्यास | 120 मिमी |
| आयाम (एल * डब्ल्यू * एच) | 570 * 800 * 1520mm |
| लगभग। वजन | 108kg |
