उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मैक्स।: | 400 ~ 3000Lb | भरा कोश:: | उच्चतम सटीकता के लिए 4 लोड सेल |
|---|---|---|---|
| आयाम: | 2000 * 2800 * 2350 मिमी | गति नापो:: | 50-300 मिमी / मिनट, निर्धारित गति |
| क्लैंपिंग प्लेट की ऊंचाई समायोजन: | 0-1000mm | प्लाईवुड का आकार: | H48in * D48in |

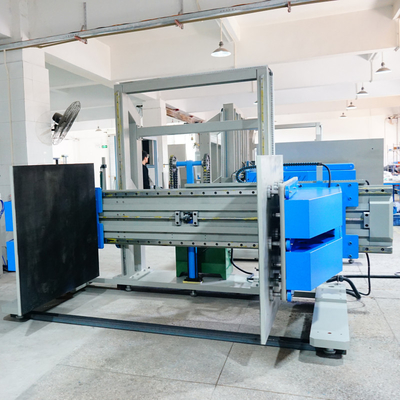

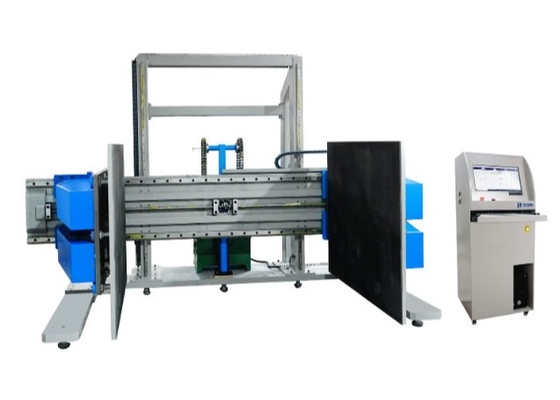

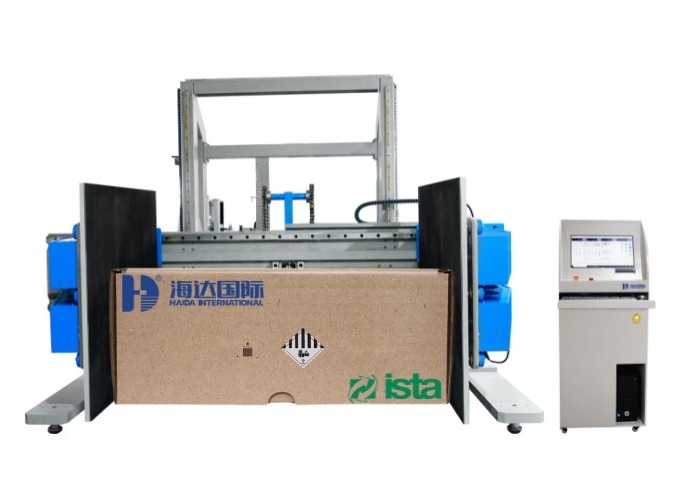

पीएलसी नियंत्रण पैकेज परीक्षण उपकरण, कार्टन क्लैंप बल परीक्षण
उत्पाद वर्णन:
पैकेज और कार्टन क्लैंप फोर्स टेस्टिंग मशीन उत्पाद पैकेज की गुणवत्ता में सुधार करने के लिए परिवहन और भंडारण की प्रक्रिया में दबाव के स्तर पर उत्पाद पैकेज और उत्पाद के लिए पैकेज की सुरक्षात्मक क्षमता के विक्षेपण को मापने के लिए डिज़ाइन किया गया है।
मुख्य पैरामीटर
| आइटम | विशिष्टता |
| नमूना आकार | समानांतर परिवहन पैकेज; |
| अधिकतम परीक्षण वजन | 500KG |
| दबाना दबाना | 400-3000Lb (समायोज्य) दबाव परीक्षण नमूने पर परिवहन आरेख के अनुसार संबंधित सतह पर लागू किया जा सकता है; |
| प्लाईवुड का आकार | H48in * D48in |
| क्लैंपिंग प्लेट की ऊंचाई समायोजन | 0-1000mm |
| उठाने की गति | 50-300 मिमी / मिनट, निर्धारित गति |
| प्लेट की चौड़ाई का प्रसार | 200-2000mm |
| आयाम | 2000 * 2800 * 2350 मिमी |
| सेंसर की सटीकता | 1/100000 |
| माप की सटीकता | 1% |
| विस्थापन सटीकता क्लैंपिंग | M 0.5 मिमी |
| पावर कंट्रोलर | कंप्यूटर चीनी और अंग्रेजी में अधिकतम शक्ति मूल्य प्रदर्शित करता है |
| विभाजन की आवश्यकताएं | दो ग्रिपिंग प्लेट्स काम की परिस्थितियों में विरूपण के बिना 2000lb समानांतर और सपाट होती हैं, छींटे और फर्श के बीच की ऊर्ध्वाधर स्थिति, स्प्लिंट की मोटाई mm15mm है, स्प्लिंट ऐक्शन और साइकलिंग, खुलने, उठने और कम होने का एहसास कर सकता है। चक्र |
| स्वचालित स्टॉप मोड | ऊपरी और निचली सीमा को रोकने के लिए सेट करें |
| ट्रांसमिशन मोड | इमदादी मोटर क्लैम्पिंग बल को नियंत्रित करता है, और एसी मोटर नियंत्रण में वृद्धि और गिरावट होती है |
| सुरक्षा उपकरण | रिसाव संरक्षण, यात्रा सीमा डिवाइस |
| कंप्यूटर से कनेक्ट किया जा सकता है | |
| कार्यरत वोल्टेज | एसी 220 वी / 50 एचजेड |
डिजाइन मानक:
एएसटीएम डी 642, एएसटीएम डी 6055, अमेरिकी सीएआरएस उद्यम मानक।
सुरक्षा की सुरक्षा
अधिभार संरक्षण, ओवरवॉल्टेज संरक्षण और सीमित स्थिति सुरक्षा उपकरण
क्लैंप संपीड़न परीक्षण बड़े उत्पादों की विधि
1. Before placing the packaged product between platens, verify that the clamp force using the clamp indicator. 1. प्लैटेंस के बीच पैक किए गए उत्पाद को रखने से पहले, सत्यापित करें कि क्लैंप संकेतक का उपयोग करके क्लैंप बल। The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. सूचक को प्लेटन आर्टिक्यूलेशन के कुल्हाड़ियों के बीच रखा जाना चाहिए।
2. हर बार जब उत्पाद क्लैंप किया जाता है, तो बल एपली होना चाहिएd न्यूनतम 15 सेकंड के लिए और 1 मिनट से अधिक के लिए नहीं।
3. फर्श पर आराम करने वाले प्लैटेंस के साथ नमूने पर क्लैंप बल लागू करें और पैकेज के सामने के किनारे के साथ प्लेटें फ्लश करें। यदि क्लैंप के लिए पैकेज बहुत बड़ा है, तो सामने के किनारे पर फ्लश होने के लिए (यानी, बड़े रेफ्रिजरेटर) , ट्रैक्टर आदि), किनारे के करीब संभव के रूप में दबाना।
4. उत्पाद को फ्लश ओरिएंटेशन में कुल 10 बार क्लैंप करें।
5. Apply the clamp force on the packaged product with the platens in a 6×6 inch(15.2x15.2cm) offset position. 5. 6 × 6 इंच (15.2x15.2cm) ऑफसेट स्थिति में प्लेटें के साथ पैक उत्पाद पर क्लैंप बल लागू करें। Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. दोनों क्षैतिज और ऊर्ध्वाधर ऑफसेट आयामों को प्लैटन के सामने के निचले कोने पर मापा जाता है। If the package is too large for the clamp to be positioned 6-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. यदि क्लैंप के लिए पैकेज बहुत बड़ा है, तो सामने के किनारे (यानी, बड़े रेफ्रिजरेटर, ट्रैक्टर आदि) से 6-इंच की दूरी पर तैनात किया जा सकता है, इस स्थिति के करीब क्लैंप करें।
1) अपवाद संख्या
1: for large products with an obvious, visible external skid, offset clamp testing is not conducted if the product does not extend beyond any part of the skid and there is some form of handling graphic or note that indicates to clamp only from the skid. 1: स्पष्ट, दृश्यमान बाहरी स्किड के साथ बड़े उत्पादों के लिए, ऑफ़सेट क्लैंप परीक्षण का संचालन नहीं किया जाता है यदि उत्पाद स्किड के किसी भी भाग से आगे नहीं बढ़ता है और ग्राफिक या नोट से निपटने का कुछ रूप है जो केवल स्किड से क्लैंप को इंगित करता है। If there is no graphic or not indicating this or there is some overhang beyond the skid, then the entire clamp test protocol is conducted. यदि कोई ग्राफिक नहीं है या यह संकेत नहीं दे रहा है या स्किड से परे कुछ ओवरहांग है, तो पूरे क्लैंप परीक्षण प्रोटोकॉल का आयोजन किया जाता है।
2) अपवाद संख्या
2: यदि उत्पाद की ऊंचाई, जब इसकी सामान्य शिपिंग अभिविन्यास में रखी जाती है, तो, 12 इंच है, 6 x6 इंच ऑफसेट परीक्षण नहीं किया जाता है।
6. 6 x6 इंच ऑफसेट स्थिति में क्लैंप के साथ उत्पाद को कुल 10 बार दबाना।
7. Repeat step 5.2.5 except with a 2 x6 inch offset clamp position. 7. दोहराएँ चरण 5.2.5 एक 2 x6 इंच ऑफसेट क्लैंप की स्थिति को छोड़कर। The 2 x6 inch offset is similar to the 6 x6 inch offset except the platens are oriented such that they are 2-inches from the floor and 6-inches back from the package's front edge. 2 x6 इंच की ऑफसेट 6 x6 इंच की ऑफसेट के समान है, प्लेटें उन्मुख हैं, जैसे कि वे फर्श से 2 इंच और पैकेज के सामने के किनारे से 6 इंच पीछे हैं। If the package is too large for the clamps to be positioned 2-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. यदि क्लैंप के लिए पैकेज बहुत बड़ा है, तो सामने के किनारे (यानी, बड़े रेफ्रिजरेटर, ट्रैक्टर आदि) से 2-इंच की दूरी पर तैनात करें, जितना संभव हो सके इस स्थिति के करीब क्लैंप करें।
8. बार-बार फ्लश और ऑफसेट क्लैंपिंग को क्लैंप हैंडलिंग के लिए स्वीकार्य उत्पाद के अन्य सभी पक्षों पर क्लैंपिंग के रूप में स्वीकार्य ग्राफिक्स के रूप में इंगित किया जाता है।
फैसले के मानकों के अनुसार, यदि कोई वस्तु परीक्षण में विफल रही है, तो “टेस्ट विफलता हैंडलिंग शीट” को आगे रखें
छोटे उत्पादों की क्लैंप संपीड़न परीक्षण विधि
Before clamp testing, verify that the clamp for using the clamp force indicator. क्लैंप परीक्षण से पहले, सत्यापित करें कि क्लैंप बल संकेतक का उपयोग करने के लिए क्लैंप। The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. सूचक को प्लेटन आर्टिक्यूलेशन के कुल्हाड़ियों के बीच रखा जाना चाहिए।
छोटे उत्पादों के क्लैंप संपीड़न परीक्षण के दौरान, 4 नमूने नीचे उल्लिखित के रूप में उपयोग किए जाएंगे।
| 1. अगर, क्लैंप परीक्षण के लिए उन्मुख (हैंडलिंग ग्राफिक्स के आधार पर) एक नमूना ens 24 ”(61 सेमी) के पठारों के लिए दोनों तरफ लंबवत हैं, तो 4 नमूने को" साइड बाय साइड "में रखा जाना चाहिए जैसा कि दिखाया गया है। अंजीर 1 के लिए (नीचे के 2 नमूने और शीर्ष पर 2) |
| 2. यदि, क्लैंप परीक्षण के लिए उन्मुख एक तरफ के नमूने के लिए लंबवत हैं> 24 ”(61cm) ,, तो 4 नमूनों को ऊपर-नीचे अभिविन्यास में दिखाया जाना चाहिए जैसा कि अंजीर में दिखाया गया है। 2., जब रखा गया 4-उच्च, कोई भी नमूना पूरी तरह से पठारों के ऊपर से ऊपर होता है, इस नमूने को केवल इस अभिविन्यास में क्लैम्पिंग से हटाया जा सकता है (अंजीर 3 से पता चलता है कि क्लैंप परीक्षण के लिए 3 एमएचसी तैयार है इस परीक्षण में परीक्षण से हटाए गए 4 नमूने के साथ) |
| 3 हर बार जब नमूनों को क्लैंप किया जाता है, तो बल को न्यूनतम 15 सेकंड के लिए लागू किया जाना चाहिए और 1 मिनट से अधिक नहीं होना चाहिए। |
| 4 .Apply the clamp force on the samples with the platens resting on the floor and the samples flush with the front edge of the platens (see fig2). 4। हाल ही में फर्श पर आराम करने वाले प्लैटन्स के साथ नमूनों पर क्लैंप बल और नमूने प्लैटेंस के सामने के किनारे के साथ फ्लश करते हैं (अंजीर देखें 2)। If the samples are too large for the clamps to be flush to front edge, clamp as close to the edge as possible. यदि नमूने सामने के किनारे पर फ्लश होने के लिए बहुत बड़े हैं, तो संभव के रूप में किनारे के करीब दबाना। |
| 5. उत्पाद को फ्लश ओरिएंटेशन में क्लैम्प के साथ कुल 10 बार क्लिक करें। |
| 6. Apply the clamp force on the packaged product with the platens in a 2×2 inch offset position(see fig 3). 6. 2 × 2 इंच ऑफसेट स्थिति में प्लेटें के साथ पैक उत्पाद पर क्लैंप बल लागू करें (अंजीर देखें 3)। Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. दोनों क्षैतिज और ऊर्ध्वाधर ऑफसेट आयामों को प्लैटन के सामने के निचले कोने पर मापा जाता है। If the package is too large for the clamps to be positioned 2-inches from the front edge, clamp as close to this position as possible. यदि संकुल मोर्चे के किनारे से 2-इंच की दूरी पर स्थित होने के लिए बहुत बड़ा है, तो इस स्थिति के करीब क्लैंप करें। |
| 7. ऑफसेट स्थिति में क्लैंप के साथ उत्पाद को कुल 10 बार क्लैंप करें। |
| 8. Repeat the flush and 2x2 inch offset camping on all other sides of the product that are identified in the handling graphics as acceptable for clamp handling. 8. क्लैंप हैंडलिंग के लिए स्वीकार्य ग्राफिक्स के रूप में पहचाने जाने वाले उत्पाद के अन्य सभी पक्षों पर फ्लश और 2x2 इंच ऑफसेट कैंपिंग को दोहराएं। Please note, depending on the box geometry, you may use both the side-by-side and top-bottom orientation during clamp testing. कृपया ध्यान दें, बॉक्स ज्यामिति के आधार पर, आप क्लैंप परीक्षण के दौरान साइड-बाय-साइड और टॉप-बॉटम ओरिएंटेशन दोनों का उपयोग कर सकते हैं। |
